L’extension d’une usine d’eau en bouteille ne passe pas toujours par la construction d’un nouveau hall de production. Pour de nombreux fabricants, la solution la plus pratique consiste à augmenter la production au sein du bâtiment existant en remplaçant les équipements peu performants, en réduisant les manipulations manuelles et en repensant le flux de production.

L’essentiel est d’identifier les équipements qui limitent réellement la capacité. Dans la plupart des projets, la section de remplissage doit être la priorité absolue, suivie par le traitement de l’eau, l’étiquetage, l’emballage, le transport et la palettisation.

Commencez par identifier le goulot d’étranglement actuel de la production

Avant d’ajouter des équipements, calculez la capacité réelle de chaque section principale de l’usine.

Un processus typique de production d’eau en bouteille comprend :

Traitement de l’eau → Soufflage des bouteilles → Rinçage → Remplissage → Bouchage → Étiquetage → Emballage → Palettisation

Si ces sections fonctionnent à des capacités très différentes, le simple fait d’installer une machine plus rapide à un seul endroit ne permettra pas nécessairement d’augmenter le rendement final.

Par exemple :

Section de production	Capacité actuelle	Objectif d’extension
Traitement de l’eau	4 000 L/h	8 000 L/h
Soufflage de bouteilles	4 500 bouteilles par heure	8 000 bouteilles par heure
Remplissage	3 000 bouteilles par heure	8 000 BPH
Étiquetage	5 000 BPH	8 000 BPH
Conditionnement	3 500 BPH	8 000 BPH

Dans cet exemple, la machine de remplissage existante constitue le goulot d’étranglement le plus évident. La modernisation du système de traitement de l’eau permettrait à elle seule d’obtenir une eau plus purifiée, mais n’augmenterait pas de manière significative le nombre de bouteilles finies sortant de l’usine.

Pour les usines disposant d’une surface au sol limitée, l’extension doit donc se concentrer sur la capacité par mètre carré plutôt que sur la simple addition de machines.

1. Moderniser les équipements dans le bon ordre

Lorsque le budget ou l’espace disponible dans l’usine ne permet pas de remplacer l’ensemble de la ligne en une seule fois, l’extension peut être réalisée par étapes.

Une priorité pratique est la suivante :

Priorité n° 1 — Machine de rinçage, de remplissage et de bouchage

Il s’agit généralement de la mise à niveau de capacité la plus importante.

Remplacer les processus séparés ou semi-automatiques par un système de remplissage intégré à plus grande vitesse.

Priorité n° 2 — Système de traitement de l’eau

Augmentez le débit d’eau purifiée afin qu’il puisse alimenter en continu la nouvelle remplisseuse.

Priorité n° 3 — Système de soufflage de bouteilles

Augmenter l’approvisionnement en bouteilles si celles-ci (en PET) sont produites au sein même de l’usine.

Priorité n° 4 — Étiqueteuse

Améliorer la capacité d’étiquetage pour l’adapter à la nouvelle vitesse de remplissage.

Priorité n° 5 — Machine d’emballage

Remplacer l’emballage manuel par un emballage sous film rétractable ou en carton automatisé.

Priorité n° 6 — Palettisation robotisée

Automatiser la manutention en fin de ligne dès que celle-ci atteint un niveau de production où la palettisation manuelle devient inefficace.

Cette séquence concentre les investissements en priorité sur les équipements qui déterminent directement la capacité de production.

2. Moderniser d’abord la machine de remplissage

Pour de nombreuses petites et moyennes usines d’eau en bouteille, la machine de remplissage est l’équipement le plus important à moderniser.

Les usines plus anciennes s’appuient souvent sur des équipements séparés ou semi-automatiques pour le rinçage, le remplissage et le bouchage. Ces systèmes nécessitent davantage de transferts manuels de bouteilles, des convoyeurs supplémentaires et des zones d’exploitation plus vastes.

Une approche plus efficace consiste à les remplacer par une machine intégrée de rinçage, de remplissage et de bouchage.

Du remplissage semi-automatique à une machine de remplissage 3-en-1

Une machine compacte de remplissage d’eau « 3-en-1 » combine trois processus essentiels :

• Rinçage des bouteilles
• Remplissage d’eau
• Le bouchage des bouteilles

Au lieu de faire passer les bouteilles d’une machine indépendante à l’autre, celles-ci sont transférées en continu via un même système rotatif.

Ce changement peut offrir plusieurs avantages lorsque l’espace disponible dans l’usine est limité :

• Une vitesse de remplissage plus élevée pour un encombrement réduit
• Moins de manipulations manuelles des bouteilles
• Des distances de convoyage plus courtes
• Moins de points de transfert des bouteilles
• Une production plus stable
• Contrôle centralisé plus aisé
• Besoins en main-d’œuvre réduits

Par exemple, une usine produisant environ 2 000 à 3 000 bouteilles par heure avec un équipement semi-automatique peut passer à une machine de rinçage, de remplissage et de bouchage d’une capacité de 6 000 à 12 000 BPH sans augmenter proportionnellement la surface de remplissage.

La capacité exacte doit toutefois rester adaptée au volume et à la forme des bouteilles, à l’alimentation en eau et aux équipements en aval.

3. Augmenter la capacité de traitement de l’eau pour l’adapter au débit de remplissage

Une fois la nouvelle capacité de remplissage déterminée, il convient de vérifier le système de traitement de l’eau.

L’installation d’une machine de remplissage de 8 000 BPH est inefficace si le système de purification ne peut fournir suffisamment d’eau traitée que pour 4 000 bouteilles par heure.

La capacité de traitement requise dépend fortement de la taille des bouteilles.

Par exemple, une ligne de 8 000 BPH remplissant des bouteilles de 500 ml nécessite environ 4 000 litres d’eau traitée par heure pour le produit seul. Il convient normalement de prévoir une capacité supplémentaire pour le rinçage, le nettoyage, les pertes de processus et les fluctuations de production.

Plutôt que de remplacer immédiatement l’ensemble du système de traitement, évaluez chaque section individuellement, notamment :

• Les pompes d’eau brute
• Filtres à sable
• Filtres à charbon actif
• Adoucisseurs d’eau
• Membranes d’osmose inverse
• Pompes haute pression
• Stérilisation par UV
• Systèmes à ozone
• Réservoirs d’eau traitée

Dans certaines installations, il peut suffire d’augmenter la capacité des membranes d’osmose inverse ou d’installer un réservoir de stockage plus grand. Dans d’autres, il est nécessaire d’étendre l’ensemble du système de traitement de l’eau.

Utiliser des réservoirs de stockage pour réduire la contrainte d’espace

L’espace limité dans l’usine rend le stockage tampon particulièrement utile.

Un réservoir d’eau purifiée correctement dimensionné permet au système de traitement de l’eau et à la machine de remplissage de fonctionner de manière plus autonome. Les fluctuations temporaires du débit de traitement n’entraînent donc pas l’arrêt immédiat de la ligne de remplissage.

Au lieu de surdimensionner chaque composant en amont, un système équilibré peut parfois permettre une meilleure utilisation de l’espace grâce à un stockage tampon contrôlé.

4. Adapter la capacité de soufflage des bouteilles à la nouvelle machine de remplissage

Dans la production d’eau en bouteilles PET, la préparation des bouteilles constitue un autre goulot d’étranglement courant.

Si l’usine souffle ses propres bouteilles, la machine de moulage par soufflage doit être capable d’alimenter en continu la ligne de remplissage modernisée.

Supposons que la nouvelle machine de remplissage atteigne un débit de 8 000 bouteilles par heure (BPH), tandis que la machine de soufflage existante ne produit que 4 000 BPH. La machine de remplissage serait alors fréquemment en attente de bouteilles vides, ce qui réduirait l’intérêt de la modernisation.

Lorsque l’espace au sol est limité, il convient d’envisager :

• Des machines de moulage par soufflage automatiques à plus grande vitesse
• Des systèmes compacts d’alimentation en préformes
• Des convoyeurs pneumatiques plus courts
• Une connexion directe entre le soufflage et le remplissage
• Réduction du stockage des bouteilles vides

Une configuration «soufflage-remplissage» direct peut s’avérer particulièrement utile, car elle évite de devoir stocker de grandes quantités de bouteilles en PET vides à proximité de la zone de production.

Les bouteilles vides occupent un volume considérable malgré leur faible poids. L’élimination des stockages intermédiaires inutiles permet de libérer un espace précieux dans l’usine.

5. Moderniser l’étiqueteuse pour une production en continu

Dès que la vitesse de remplissage augmente, l’équipement d’étiquetage doit traiter les bouteilles au même rythme.

Une étiqueteuse semi-automatique plus ancienne peut rapidement devenir le prochain goulot d’étranglement de la production.

En fonction de la conception de la bouteille et de l’emballage, l’usine peut utiliser :

• des étiqueteuses à manchons
• Des étiqueteuses OPP à colle thermofusible
• Des étiqueteuses auto-adhésives

Pour une ligne compacte à grande vitesse, l’étiqueteuse doit normalement avoir une capacité nominale légèrement supérieure à celle de la remplisseuse.

Par exemple, une ligne de remplissage de 8 000 BPH peut être associée à une étiqueteuse d’une capacité nominale supérieure à 8 000 BPH. Cela offre une marge de manœuvre pour les accélérations, les changements d’espacement entre les bouteilles et les brèves interruptions de production.

L’agencement doit également réduire au maximum la distance entre la remplisseuse et l’étiqueteuse, tout en conservant une capacité d’accumulation suffisante sur le convoyeur pour éviter qu’un bref arrêt ne provoque l’arrêt complet de la ligne.

6. Remplacer l’emballage manuel par des équipements d’emballage automatiques

L’emballage devient souvent un goulot d’étranglement caché après la modernisation de la machine de remplissage.

Les opérateurs peuvent être capables d’emballer manuellement 2 000 ou 3 000 bouteilles par heure, mais le maintien de cette méthode à un rythme de 8 000 ou 12 000 BPH nécessite nettement plus de main-d’œuvre et d’espace de travail.

Les équipements d’emballage automatiques résolvent ces deux problèmes.

Parmi les options courantes, on trouve :

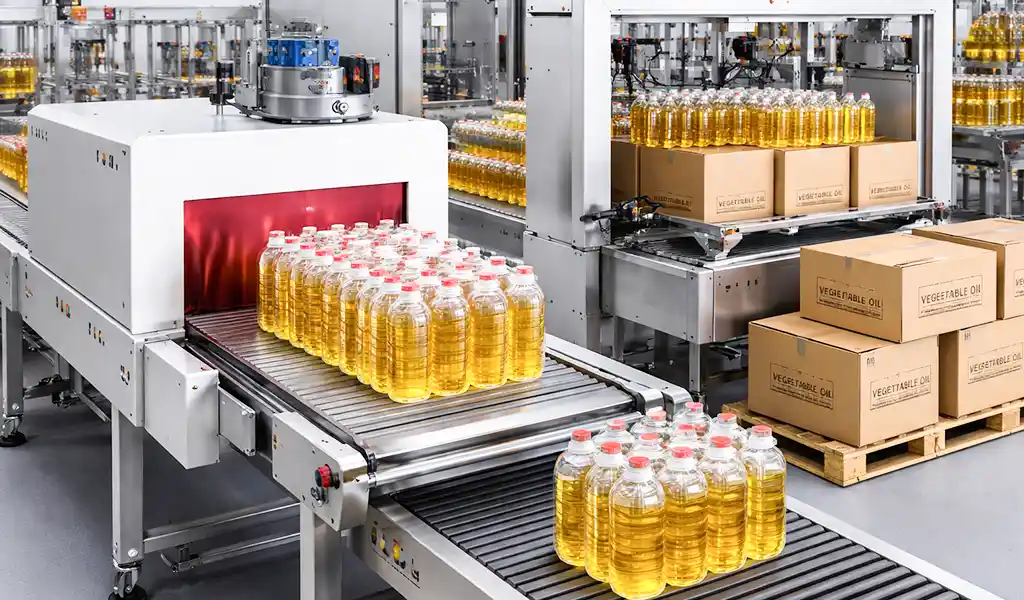

Machine d’emballage sous film rétractable

Regroupe les bouteilles en lots et applique automatiquement un film thermorétractable.

Elle est couramment utilisée pour l’eau en bouteille, car elle permet un conditionnement relativement compact avec une manutention réduite.

Machine d’emballage en cartons

Place les bouteilles dans des cartons lorsque l’emballage secondaire doit être plus résistant ou offrir une meilleure protection.

Emballage sous film avec plateau

Associe un plateau à un film rétractable pour améliorer la stabilité du colis pendant le transport.

L’emballage automatique réduit l’espace nécessaire aux opérateurs pour rassembler, disposer et emballer manuellement les bouteilles sur le convoyeur.

7. Utiliser un robot de palettisation plutôt que la palettisation manuelle

La palettisation est généralement l’un des derniers aspects à prendre en compte lors d’une expansion, mais elle peut entraîner de graves encombrements lorsque les cadences de production sont élevées.

La palettisation manuelle nécessite que les opérateurs récupèrent les emballages finis, les disposent sur des palettes et évacuent les palettes terminées de la ligne. À des cadences élevées, la zone d’emballage peut rapidement devenir encombrée.

Un robot de palettisation permet d’automatiser ce processus.

Le robot prélève en continu les colis finis et les empile selon un schéma de palettisation programmé. Un même système peut souvent prendre en charge différents formats de colis de bouteilles en modifiant le programme d’exploitation et la configuration des pinces.

Pour les usines disposant d’un espace limité, la palettisation robotisée offre plusieurs avantages :

• Une zone de travail plus réduite que celle requise par plusieurs postes manuels
• Réduction de l’accumulation de colis finis
• Formation des palettes plus homogène
• Moins de manipulations manuelles nécessaires
• Intégration plus aisée avec les convoyeurs de palettes
• Capacité accrue en vue d’une expansion future

Le robot peut être ajouté ultérieurement à mesure que la demande de production augmente. Il convient toutefois de prendre en compte la future zone de palettisation lors de la refonte de l’agencement de la production.

8. Raccourcir le flux de production plutôt que d’ajouter des convoyeurs

Les longs convoyeurs peuvent occuper un espace surprenant dans l’usine.

Lors de la modernisation d’une usine d’eau en bouteille, les fabricants continuent parfois d’utiliser les emplacements d’origine des machines et se contentent de relier les nouveaux équipements à l’aide de convoyeurs supplémentaires. Il en résulte une capacité accrue, mais un agencement de l’usine bien plus complexe.

Une meilleure approche consiste à rationaliser l’ensemble du processus de production. Au lieu de :

Rinceuse → Convoyeur → Remplisseuse → Convoyeur → Capsuleuse → Convoyeur → Étiqueteuse

Une ligne modernisée et compacte peut se présenter ainsi :

Rinceuse/remplisseuse/capsuleuse 3-en-1 → Étiqueteuse → Emballeuse → Palettiseur robotisé

Cela permet de supprimer plusieurs points de transfert et de créer un parcours de production beaucoup plus court.

Les convoyeurs doivent toujours assurer une capacité tampon suffisante, mais chacun d’entre eux doit avoir une fonction précise plutôt que de simplement combler la distance entre les machines.

9. Exploiter l’espace vertical dans la mesure du possible

L’extension d’une usine est généralement envisagée en termes de surface au sol, mais l’espace vertical peut également être exploité.

Certains systèmes auxiliaires peuvent être placés au-dessus ou à côté de la ligne de production principale, notamment :

• Élévateurs de bouchons
• Systèmes d’alimentation en préformes
• Conduites d’air
• Conduites d’eau
• Cheminées à câbles
• Certains éléments techniques

Cela libère davantage d’espace au sol pour les principaux équipements de production et l’accès des opérateurs.

Toutefois, les équipements lourds et les réservoirs ne doivent être surélevés que si la structure du bâtiment, l’accès pour la maintenance et les exigences de sécurité le permettent.

10. Réduire le stockage intermédiaire

Les petites usines traditionnelles s’appuient souvent fortement sur le stockage intermédiaire.

Les bouteilles vides peuvent être stockées avant le remplissage, les bouteilles finies peuvent attendre avant l’étiquetage, et les produits emballés peuvent s’accumuler avant la palettisation.

À mesure que la vitesse de la ligne augmente, cette approche nécessite de plus en plus d’espace.

Une ligne de production automatique correctement équilibrée doit acheminer les bouteilles en continu d’une étape à l’autre.

L’objectif doit être le suivant :

moins de stockage entre les processus et une gestion plus contrôlée des zones tampons sur les convoyeurs.

Pour les usines d’eau en bouteille PET, l’intégration directe entre le soufflage des bouteilles, le remplissage, l’étiquetage, l’emballage et la palettisation peut réduire considérablement le volume des stocks en cours de fabrication au sein de l’usine.

Exemple typique d’extension dans un espace restreint

Prenons l’exemple d’une usine d’eau en bouteille utilisant des équipements semi-automatiques distincts pour le rinçage, le remplissage et le bouchage.

Sa capacité de production initiale est d’environ 3 000 bouteilles par heure (BPH), et le fabricant souhaite atteindre environ 8 000 BPH sans construire de nouveau bâtiment de production.

La ligne d’origine pourrait comprendre :

• Un système de traitement de l’eau de 4 000 L/h
• Manutention semi-automatique des bouteilles
• Un équipement de rinçage distinct
• Une remplisseuse semi-automatique
• Capuçonneuse séparée
• Petite étiqueteuse
• Emballage sous film rétractable manuel
• Palettisation manuelle

Au lieu d’installer une autre ligne complète de 3 000 BPH à côté, le fabricant pourrait réorganiser l’espace existant autour d’une seule ligne de plus grande capacité.

La configuration modernisée pourrait inclure :

Traitement de l’eau amélioré → Alimentation automatique en bouteilles → Machine 3-en-1 de rinçage/remplissage/bouchage à 8 000 BPH → Étiqueteuse automatique → Machine d’emballage sous film rétractable → Palettiseur robotisé

Le résultat ne se résume pas à un simple ajout d’équipements. Il s’agit d’une chaîne de production plus courte et plus automatisée, capable de produire un volume nettement plus important d’eau en bouteille à partir d’une surface de production à peu près identique.

Ne surdimensionnez pas une machine

Une erreur courante lors d’une expansion consiste à acheter la machine de remplissage offrant la capacité la plus élevée possible.

Si la remplisseuse fonctionne à 12 000 bouteilles par heure (BPH), mais que l’étiqueteuse, l’emballeuse, le système de traitement de l’eau ou la souffleuse de bouteilles ne peuvent prendre en charge que 6 000 BPH, la capacité réelle de l’usine reste proche de 6 000 BPH.

Le choix des équipements doit se faire en fonction de la capacité globale de la chaîne de production. Pour un objectif de 8 000 BPH, les fabricants doivent évaluer :

• Le volume d’eau purifiée nécessaire
• Le débit de soufflage des bouteilles
• La vitesse de remplissage
• La capacité d’étiquetage
• La capacité d’emballage
• Capacité de palettisation
• Accumulation sur convoyeur
• Capacité du compresseur
• Charge électrique
• Surface au sol disponible

Une ligne équilibrée de 8 000 BPH est généralement plus productive qu’une ligne déséquilibrée comprenant une seule machine de 15 000 BPH.

Planifier l’extension autour de la ligne de remplissage

Lorsque l’espace au sol est limité, la machine de remplissage doit devenir le centre du nouvel agencement.

Il convient de déterminer en premier lieu l’entrée des bouteilles, la sortie des bouteilles remplies, le côté opérateur, le côté maintenance, les raccordements d’eau, les armoires électriques, le système d’alimentation en bouchons et le sens de circulation du convoyeur en aval.

L’étiqueteuse, l’emballeuse et le robot de palettisation peuvent ensuite être positionnés autour de ce flux de production.

Les équipements de traitement de l’eau peuvent souvent rester dans une zone technique séparée et fournir de l’eau purifiée via des canalisations sanitaires, ce qui permet de conserver un espace précieux dans la zone de production pour les équipements d’emballage.

Prévoyez de l’espace pour la prochaine extension

Une extension d’usine réussie doit résoudre le problème de capacité actuel sans créer de problème d’agencement pour l’avenir.

Même si l’objectif actuel n’est que de 6 000 ou 8 000 bouteilles par heure (BPH), il convient d’envisager si la production future pourrait atteindre 12 000 ou 18 000 BPH.

Cela ne signifie pas qu’il faille acheter immédiatement des équipements surdimensionnés. Il s’agit plutôt de planifier l’orientation des machines, les convoyeurs, la capacité électrique, les raccordements au réseau de traitement de l’eau, l’air comprimé et l’espace en fin de ligne afin que les mises à niveau futures ne nécessitent pas la reconstruction de l’ensemble de l’usine.
